電纜截面積選擇全攻略：四種科學方法助你輕松搞定！

2024-08-21 11:17:23 | 發布者: 中晨線纜 | 查看: 988 | 評論: 0

正文：

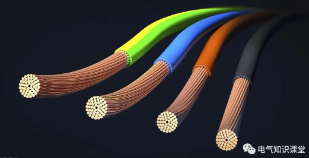

提及電纜，大家都非常熟悉了。但是，當說到電纜截面積的選擇方法時，可能不少電氣人員都會感到困惑，尤其是對于電氣初學者來說更是一問三不知。我們都知道，電纜是由幾根或幾組導線絞合而成的，每組導線之間相互絕緣，并常圍繞著一根中心扭成，整個外面包有高度絕緣的覆蓋層。作為電能或信號傳輸裝置，電纜在電力系統中用量極大。那么，電纜截面積應該怎么正確選擇呢？今天，我們就來分享一下科學簡單的電纜截面積選擇方法，共有四種，適用于不同的場合。

? 方法一：按照長期允許載流量選擇

為了保證電纜的安全和使用壽命，通電后的電纜溫度不應超過規定的長期允許工作溫度。聚氯乙烯絕緣電纜為70度，交聯聚乙烯絕緣的電纜為90度。根據這一原則，我們可以簡單地查表選擇電纜截面積。

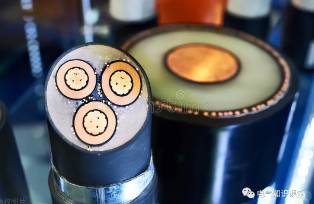

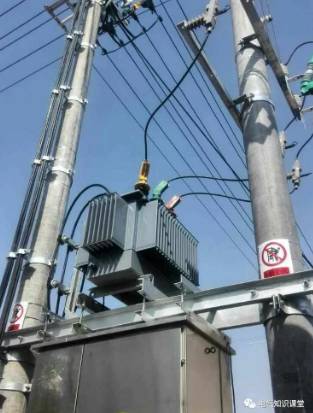

舉例說明：某廠變壓器容量為2500KVa，采用10KV供電。若采用交聯聚乙烯絕緣電纜在橋架中敷設，電纜的截面積應選擇多大呢？首先計算額定電流為137A，然后查電纜選型手冊得知YJV-8.7/10KV-3X35的電纜載流量大于137A，因此理論上可以滿足要求。注意：這種方法不考慮動穩定和熱穩定的要求。

? 方法二：按照經濟電流密度選擇

經濟電流密度是一個綜合考慮線路投資和電能損耗的指標。為了節省投資，我們希望電纜截面積小一些；為了降低電能損耗，我們希望電纜截面積大一些。綜合以上考慮，我們可以確定一個合理的電纜截面積，稱為經濟截面積。

方法：根據設備的年運行小時數，查表得到經濟電流密度（單位：A/mm2）。然后，用設備的額定電流除以經濟電流密度，即可得到所需的電纜截面積。

舉例：設備的額定電流為150A，年運轉時間8000小時。根據表格可知，經濟密度選擇1.75A/mm2。因此，所需的電纜截面積為85.7mm2，我們可選擇截面積為95mm2的電纜。

? 方法三：根據電網壓降選擇

當電纜很長時，運轉和啟動時會產生一定的壓降。如果設備側的電壓低于一定的范圍，會導致設備發熱。因此，我們需要根據電網壓降來選擇電纜截面積。

根據《電工手冊》要求，400V線路的壓降不能低于7%。我們可以使用壓降計算公式來計算所需的電纜截面積：?U=I×ρ×L/S，其中?U為壓降，I為設備額定電流，ρ為導體電阻率，S為電纜截面積，L為電纜長度。

舉例：380V設備額定電流為150A，采用銅芯電纜（銅的ρ=0.0175Ω.mm2/m），要求壓降小于7%（?U=26.6V），電纜長度600米。根據公式計算可得所需的電纜截面積為59.2mm2，因此我們選擇截面積為70mm2的電纜。

? 方法四：根據熱穩定系數選擇

對于6KV以上的電纜，我們需要根據熱穩定系數來選擇電纜截面積。首先使用其他方法選好電纜截面積后，必須按下面的公式校驗是否滿足熱穩定要求：Smin=Id×√Ti/C，其中Ti為斷路器的分斷時間（取0.25S），C為電纜熱穩定系數（取80），Id為系統三相短路電流值。
