耐火電纜簡介
耐火電纜是指在火焰燃燒情況下能夠保持一定時間安全運行的電纜。即保持電路的完整性，該類型電纜在火焰中具有一定時間的供電能力。一般耐火電纜在750～800℃的火焰燃燒中維持180分鐘正常運行。耐火阻燃電纜燃燒時產生的酸氣煙霧量少，耐火阻燃性能大大提高，特別是在燃燒時，伴隨著水噴淋和機械打擊震動的情況下，電纜仍可保持線路完整運行。
使用條件
1.交流額定電壓：U。/U（V系列：600/1000V，K系列：450/750V，B系列：450/750V）。
2.電纜最高長期工作溫度：
（1）阻烯聚氟乙烯絕緣及護套：70℃和105℃兩種；交聯聚乙烯絕緣：90℃；
（2）氟塑料絕緣和護套：220℃和260℃兩種；氟塑料絕緣和105℃阻燃聚氟乙烯護套：90℃和125℃兩種；
（3）低鹵低煙阻燃PVC絕緣和護套：70℃；無鹵低煙阻燃聚烯烴絕緣和護套：90℃和125℃兩種。
3.最低環境溫度：
（1）阻燃聚氯乙烯絕緣和護套：固定敷設-40℃；非固定敷設-15℃；
（2）氟塑料絕緣和護套：固定敷設-60℃；非固定敷設-20℃。
4.電纜安全敷設溫度不應低于0℃。
5.耐火特性：
符合GA 306.2-2007、GB/T 19216.21-2003規定。
火焰溫度 火焰溫度 950℃-1000℃ 火焰溫度 750℃-800℃
燃燒時間 燃燒時間90min（推薦） 燃燒時間90min（推薦）
附加電壓 額定電壓（最小100V） 額定電壓（最小100V）
耐火級別 A類（IA級~IVA級） I~IV級
6.敷設推薦的允許彎曲半徑：非鎧裝、編織屏蔽電纜應不小于電纜外徑的6倍；
鋼帶鎧裝電纜應不小于電纜外徑的12倍；
氟塑料絕緣和護套材料電纜應不小于電纜外徑的8倍。
分類
耐火電纜按國家實驗標準(GB12666-99)可分為二個等級：NHA、NHB;在一般產品命名中，NHA通常用GNH表示，屬稱高耐火電纜。NHB在一般耐火產品中表示為NH。
B類電纜能夠在750℃～800℃的火焰中和額定電壓下耐受燃燒至少90min而電纜不被擊穿(即3A保險絲不熔斷)。
在改進耐火層制造工藝和增加耐火層等方法的基礎上又研制了A類耐火電纜，它能夠在950℃～1 000℃的火焰中和額定電壓下耐受燃燒至少90min而電纜不被擊穿(即3A保險絲不熔斷)。
A類耐火電纜的耐火性能優于B類。另外，礦物絕緣電纜是耐火電纜中性能較優的一種，它是由銅芯、銅護套、氧化鎂絕緣材料加工而成的，簡稱MI(mineral insulated cables)電纜。該電纜完全由無機物構成耐火層，而普通耐火電纜的耐火層是由無機物與一般有機物復合而成，因此MI電纜的耐火性能較普通耐火電纜更優且不會因燃燒而分解產生腐蝕性氣體。MI電纜具有良好的耐火特性，可以長期工作在250℃高溫之下，同時還有防爆、耐腐蝕性強、載流量大、耐輻射、機械強度高、體積小、重量輕、壽命長、無煙的特點。但價格貴、工藝復雜、施工難度大，在油灌區、重要木結構公共建筑、高溫場所等耐火要求高且經濟性可以接受的場合，可采用這種耐火性能好的電纜。
結構特點
耐火電纜結構與普通電纜基本相同。不同之處在于，耐火電纜的導線采用耐火性能良好的銅導線（銅的熔點為1083℃），并在導線與絕緣層之間加耐火層。耐火層由多層云母帶制成。由于不同云母帶的允許工作溫度差異很大，所以決定電纜耐火性的關鍵是云母帶。
耐火電纜具有良好的耐火特性且可以長期工作在250℃高溫之下，同時還有防爆、耐腐蝕性強、載流量大、耐輻射、機械強度高、體積小、重量輕、壽命長、無煙的特點。
根本特性
電纜在燃燒條件下仍然能維持該線路一段時間的正常工作。通俗地講就是，萬一失火，電纜不會一下就燃燒，回路比較安全。
優勢
1.發生火災時，煙量少，為逃離現場的人爭取到了時間；
2.優異的阻燃性能，耐火電線可以在火災發生時保證線路在一定時間里正常通電、傳輸各種控制信號、報警信號，所以該產品在火焰中具有一定時間的供電能力；
3.銅護套本身是很好的接地線，因此，可以很好的保證人員的安全性；
4.有良好的耐腐蝕性，一般不需要特別的保護措施。除非是在化學腐蝕嚴重的地方，可采用塑料護套對銅護套進行保護；
5.耐火電纜整體都是由無機材料構成，所以，整個防火電線既不易燃燒，也不延燃；
6.電纜采用無縫銅護套，即使浸泡在水中，也能長時間通電運行，防水性強；
7.與同芯線截面的其他型號相比，耐火電纜可長期連續運行，載流量大，過載能力強。
正是耐火電纜的特殊優勢，注定了耐火電纜在消防要求高的場所中的廣泛運用，比如：消防泵、火災報警系統的手動報警線、高層建筑或機場、地鐵等場所。不難看出，隨著現代工業的發展，耐火電纜的優勢將使其在電線電纜行業中占有不可替代的地位。
型號含義
1.型號組成
阻燃和耐火電線電纜的型號由產品燃燒特性代號和相關電線電纜型號兩部分組成。
2.燃燒特性代號表
代號 | 名稱 |
Za | 阻燃 |
ZA | 阻燃A類 |
ZB | 阻燃B類 |
阻燃C類 | |
ZDb | 阻燃D類 |
省略 | 有鹵 |
W | 無鹵 |
D | 低煙 |
U | 低毒 |
N | 耐火 |
NJ | 耐火加沖擊 |
NS | 耐火加噴水 |
a Z為單根阻燃，僅用于基材不含鹵素的產品?；暮u素的，Z省略。 b ZD為成束燃燒D類，適用于外徑不大于12mm即較細的產品。 |
常見型號
NA-YJV/NB-YJV | 交聯聚乙烯絕緣聚氯乙烯護套A(B)類耐火電力電纜 | 可敷設在對耐火有要求的室內、隧道及管道中。 |
NA-YJV22/NB-YJV22 | 適宜對耐火有要求時埋地敷設，不適宜管道內敷設。 | |
WDNA-YJY/WDNB-YJY | 交聯聚乙烯絕緣聚烯烴護套A(B)類無鹵低煙耐火電力電纜 | 可敷設在對無鹵低煙且耐火有要求的室內、隧道及管道中。 |
WDNA-YJY23/WDNB-YJY23 | 交聯聚乙烯絕緣鋼帶鎧裝聚烯烴護套A(B)類無鹵低煙耐火電力電纜 | 適宜對無鹵低煙且耐火有要求時埋地敷設，不適宜管道內敷設。 |
基本功能
耐火電纜是以銅等金屬為導體，絕緣材料為組成部分，通過絕緣和保護套使導電部分和無接觸部分緊密接觸并形成一個具有一定強度的整體，從而使導電部分在整個火災環境中保持一定的穩定性。
適用范圍
耐火電纜在發生火災時能在一段時間內保持正常的供電，這一特點決定了耐火電纜在現代城市和工業建筑中發揮著重要的作用，因為一旦發生火災，必須維護控制、監測、引導和報警系統的供電電路才能正常工作。因此，主要用于從應急電源到用戶的消防設備、火災報警設備、通風排煙設備、導向燈、應急電源插座、以及應急電梯的供電電路中。
耐火原因
由于整體都是無機材料構成,因此,整個防火電纜即不燃燒,也不延燃。而且能經受火燒。經試驗表明：在火焰800~900中燒2小時,電纜一直正常通電運行，在1000的火焰下燃燒30分鐘仍然完好無損,繼續正常運行。一般正常工作溫度為250,能安全可靠運行。
應用
1.消防泵、噴淋泵、消防電梯的供電線路及控制線路；
2.防火卷簾門、電動防火門、防排煙系統風機、排煙閥、防火閥的供電控制線路；
3.消防報警系統的手動報警線路，消防廣播及電話線路；
4.高層建筑或機場、地鐵等重要設施中的安保閉路電視線路；
5.集中供電的應急照明線路，控制及保護電源線路；
6.大、中型變配電所重要的繼電保護線路及操作電源線路；
7.計算機監控線路。
耐火電纜廣泛應用于高層建筑、地下鐵道、地下街、大型電站及重要的工礦企業等與防火安全和消防救生有關的地方，例如，消防設備及緊急向?qū)舻葢痹O施的供電線路和控制線路。
型號表
1.耐火電力電纜

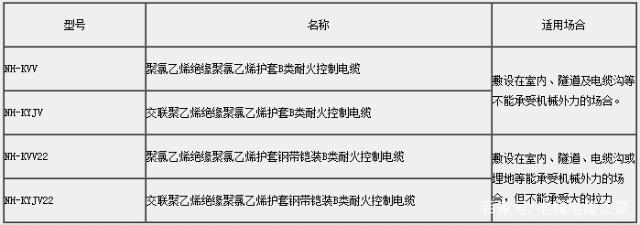

2.耐火控制電纜
3.耐火電纜
耐火時間
耐火電纜適用于特別重要場合的1KV及以下電力或控制系統的線路種，當該線路萬一遇到火災時，耐火電纜能抵抗750-800℃高溫達90分鐘以上時間，確保安全送電，以贏得充足的滅火減災時間。所以，該電纜廣泛應用于石化、冶金、高層建筑等重要場所。 耐火電纜分為A、B兩類，A類高溫高達950-1000℃，B類達750-800℃，通常選用B類，用NB或NH表示。
耐火等級
1.IEC60331-1999中，供火溫度要求為750℃/3h級，表示在750℃下施加300 伏電壓水平燃燒3小時不擊穿。
2.BS6387要求通過水平燃燒實驗、水噴淋實驗和機械沖擊震動燃燒實驗。
水平燃燒實驗為A 級650℃/3h、B 級750℃/3h、C 級950℃/3h 和S 級950℃/3min。
A 級表示在650℃下施加300 伏電壓水平燃燒3 小時不擊穿；
B 級表示在750℃下施加300 伏電壓水平燃燒3 小時不擊穿；
C 級表 示在950℃下施加300 伏電壓水平燃燒3 小時不擊穿；
S 級表示在950℃下施加300 伏電壓水平燃燒3 分鐘不擊穿。
水噴淋燃燒實驗分為W 級，表示在施加 300 伏電壓燃燒15分鐘然后再淋水燃燒15 分鐘不擊穿。
沖擊震動燃燒實驗分為X 級650℃/15min、Y級750℃/15min 和Z級 950℃/15min。
X 級表示在650℃下施加300 伏電壓一邊燃燒一邊每30 秒機械沖擊震動15 分鐘不擊穿；
Y 級表示在750℃下施加300 伏電壓一 邊燃燒一邊每30 秒機械沖擊震動一次15 分鐘不擊穿；
Z 級表示在950℃下施加300 伏電壓一邊燃燒一邊每30 秒機械沖擊震動一次15 分鐘不擊穿。
BS6387 要求的最高級別型號為CWZ。
耐火電纜和礦物絕緣電纜區別
組成結構上區別
礦物絕緣電纜：無機材料組成，不可燃，不產生有害氣體，當火災發生時，煙霧和毒氣是最致命的，這也是礦物絕緣電纜最大優點之一。250°C可長期使用，950-1000°C持續工作3小時，GB/T16895.15-2002規定了礦物絕緣電纜工作溫度達105°C。
耐火電纜：絕緣材料組成，低鹵、低煙其本身延燃與否不在考核之列。在火災發生時，保持一定時間的運行，即保持電路的完整性，有一定時間的供電能力。耐火電纜特殊條件下工作溫度可達90°C，950-1000°C持續工作半小時
供電能力上的區別
礦物絕緣電纜：截流量比耐火電纜大，相當于耐火電纜截流面少1-3個截流面。也就是同樣的電流經過，但體積減小了。
耐火電纜：供電能力比傳統電纜還是有優勢的。
敷設方式及其他
礦物絕緣電纜：50年以上不需維護和更換（BTTZ電纜壽命100年以上），可明敷或直埋節省電纜橋架費用。
耐火材料：易老化，壽命短，在使用一段時間后要經常維護和更換，后期維修費用大。
耐火電纜。耐火電纜是指在火焰燃燒情況下能夠保持一定時間安全運行的電纜。耐火電纜廣泛應用于高層建筑、地下鐵道、地下街、大型電站及重要的工礦企業等與防火安全和消防救生有關的地方，例如，消防設備及緊急向?qū)舻葢痹O施的供電線路和控制線路。
礦物絕緣電纜。礦物絕緣電纜，一種以銅護套包裹銅導體芯線，并以氧化鎂粉末為無機絕緣材料隔離導體與護套的電纜，最外層可按需選擇適當保護套。通稱MICC或MI電纜。有一種類似的電纜以金屬代替銅護套包裹芯線和絕緣材料，稱為礦物絕緣金屬護套電纜。
耐火電纜和阻燃電纜區別
原理的區別
耐火電纜與阻燃電纜的原理不同。含鹵電纜阻燃原理是靠鹵素的阻燃效應，無鹵電纜阻燃原理是靠析出水降低溫度來熄滅火焙。耐火電纜是靠耐火層中云母材料的耐火、耐熱的特性，保證電纜在火災時也工作正常。而目前具有代表性的耐火電纜中的陶瓷化電纜，作為新興技術，它的原理就是此類電纜在火焰中可形成自支撐陶瓷體，具有一定的強度，抗熱沖擊性和電性能良好，在650～1000℃高溫的火焰中、一定時間(0.5～2h）內能保持結構的完整性，可以很好地發揮“被動防火”的功效，為消防安全贏得寶貴時間。并且具有無鹵、低煙、低毒、自熄、環保、易加工等特點。
結構和材料的區別
耐火電纜和阻燃電纜在結構和材料上也是有所不相同的。
阻燃電纜的基本結構是：絕緣層采用阻燃材料，護套及外護層采用阻燃材料，包帶和填充采用阻燃材料。
而耐火電纜通常是在導體與絕緣層之間再加1個耐火層，所以從理論上講可以在阻燃電纜的結構中加上耐火層，就形成了既阻燃又耐火的電纜，但實際并沒有這個必要。因為耐火電纜的耐火層，通?？梢圆捎貌煌哪突鸩牧现苯影苍趯Ь€上。它可耐長時間的燃燒，即使施加火焰處的高聚物被燒毀，也能夠保證線路正常運行。
防火電纜和耐火電纜區別
防火電線電纜是具有防火性能的電線電纜的總稱，通常分為阻燃電線電纜和耐火電線電纜兩類。一般人很容易混淆阻燃電纜和耐火電纜的概念，雖然阻燃電纜有許多較適用于化工企業的優點，如低鹵、低煙阻燃等，但在一般情況下，耐火電纜可以取代阻燃電纜，而阻燃電纜不能取代耐火電纜。
1. 原理的區別
耐火電纜與阻燃電纜的原理不同。含鹵電纜阻燃原理是靠鹵素的阻燃效應，無鹵電纜阻燃原理是靠析出水降低溫度來熄滅火焙。耐火電纜是靠耐火層中云母材料的耐火、耐熱的特性，保證電纜在火災時也工作正常。而目前具有代表性的耐火電纜中的陶瓷化電纜，作為新興技術，它的原理就是此類電纜在火焰中可形成自支撐陶瓷體，具有一定的強度，抗熱沖擊性和電性能良好，在650～1000℃高溫的火焰中、一定時間(0.5～2h）內能保持結構的完整性，可以很好地發揮“被動防火”的功效，為消防安全贏得寶貴時間。并且具有無鹵、低煙、低毒、自熄、環保、易加工等特點。
2. 結構和材料的區別
耐火電纜和阻燃電纜在結構和材料上也是有所不相同的。
阻燃電纜的基本結構是：絕緣層采用阻燃材料，護套及外護層采用阻燃材料，包帶和填充采用阻燃材料。
而耐火電纜通常是在導體與絕緣層之間再加1個耐火層，所以從理論上講可以在阻燃電纜的結構中加上耐火層，就形成了既阻燃又耐火的電纜，但實際并沒有這個必要。因為耐火電纜的耐火層，通?？梢圆捎貌煌哪突鸩牧现苯影苍趯Ь€上。它可耐長時間的燃燒，即使施加火焰處的高聚物被燒毀，也能夠保證線路正常運行。
防火電纜多數是指阻燃電纜,與耐火電纜主要的區別就是耐火電纜在火災發生時能維持一段時間的正常供電(使用)，而阻燃電纜不具備這個特性。
耐火電纜是指：在規定試驗條件下，試樣在火焰中被燃燒，在一定時間內仍能保持正常運行的性能。
根本特性就是：電纜在燃燒條件下仍然能維持該線路一段時間的正常工作。通俗地講就是，萬一失火，電纜不會一下就燃燒，回路比較安全。
防火電纜的特點是既不燃燒，也不會延燃；它是選用特殊材料制造而成的，以無縫銅管作為護套，以氧化鎂作為絕緣材料生產的高效防火電纜，常見型號就有BTLY、YTTW、BBTRZ、HFTGB、BBTZ等。經實驗表明：在800～900℃中2小時，防火電線電纜依然正常運作，在1000℃下30分鐘內依然持續正常運轉。但造價相對稍貴、又不具有通常電纜的撓曲性。目前在民用建筑中主要使用在確保人身和財產安全重要場所的特殊負荷。
